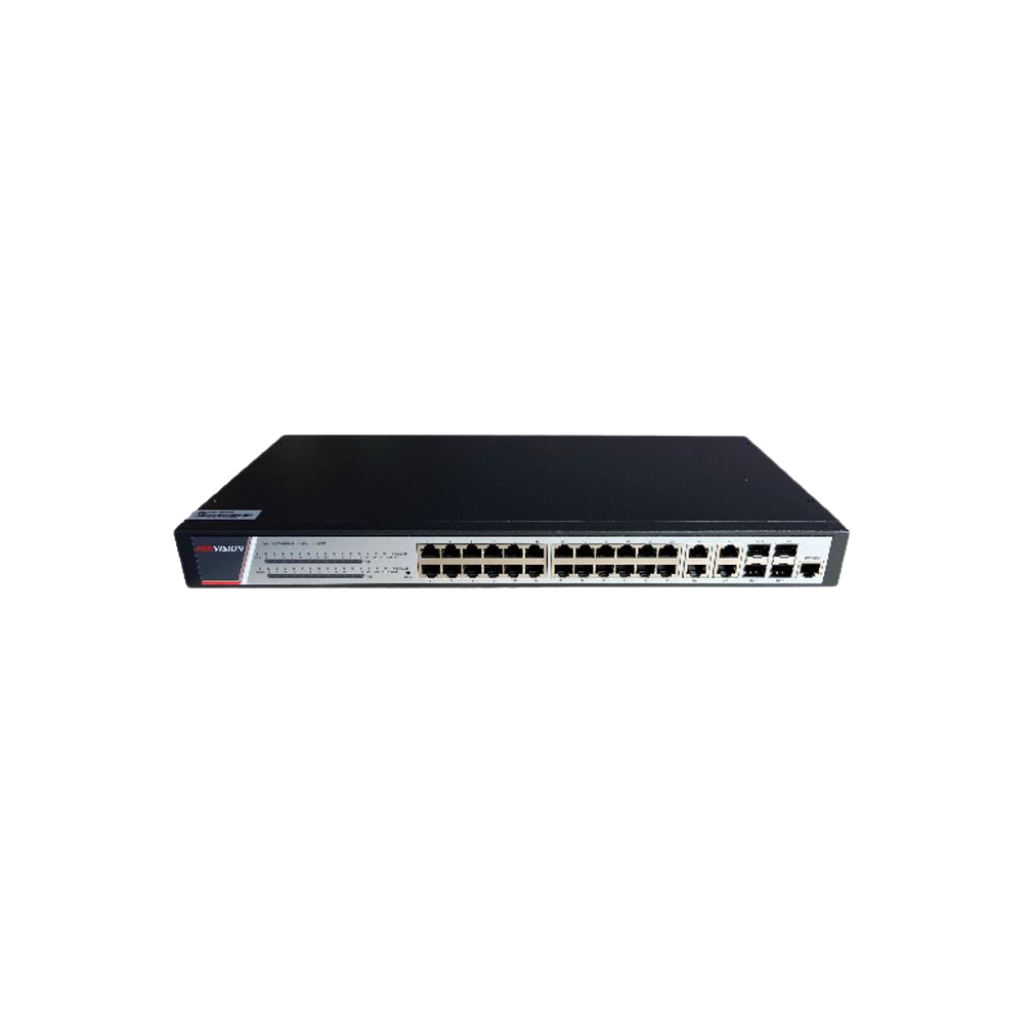

HIKVISION DS-3E2528P(B) – Switch PoE L3 Enterprise 24 ports

Hikvision DS-3E2528P(B) — Switch PoE L3 Enterprise 24 ports, routage OSPF/RIP, SNMP v3, 336 Gbps

Présentation et positionnement — décodage de la référence

Le DS-3E2528P(B) est un switch PoE Gigabit de couche 3 (L3) enterprise Hikvision, conçu pour les réseaux d'accès opérateurs et d'entreprise exigeant du routage inter-VLAN, une sécurité avancée et une gestion fine du trafic. Il se distingue radicalement des switchs Smart standard (DS-3E15xx) par son architecture L3 avec routage dynamique, son support SNMP v3, QinQ, Private VLAN et 802.1X, le rendant adapté aux installations vidéosurveillance multi-sites, aux réseaux d'entreprise segmentés et aux infrastructures haute densité.

Décryptage segment par segment : DS-3E = équipement réseau Hikvision série 3 ; 2 = gamme Enterprise L3 (vs. 1 = Smart L2) ; 5 = format rack 24 ports ; 28 = 28 ports au total (24 PoE + 4 combo) ; P = PoE ; (B) = révision B de la plateforme matérielle.

Routage L3 intégré — OSPF, RIP, policy routing sans routeur dédié

La caractéristique différenciante du DS-3E2528P(B) est son moteur de routage Layer 3 intégré, qui élimine le besoin d'un routeur dédié séparé dans les architectures de taille moyenne. Il supporte :

• Static routing : routes statiques manuelles pour les architectures simples et prévisibles
• Policy routing : routage basé sur des politiques (source, protocole, port) pour diriger les flux vidéo vers des chemins spécifiques
• RIP v1/v2 : protocole de routage dynamique pour les petits réseaux multi-sites
• OSPF : protocole de routage à état de lien pour les réseaux d'entreprise larges — convergence rapide, support des aires multiples

Cette capacité L3 permet de créer des sous-réseaux IP distincts pour chaque zone de l'installation (bâtiment A, bâtiment B, parking, périmètre), tout en maintenant l'interconnexion et la supervision centralisée via les NVR Hikvision.

Architecture PoE — 24 ports 802.3af/at, budget 370 W

Le DS-3E2528P(B) équipe ses 24 ports PoE Gigabit de la norme IEEE 802.3af/at, délivrant jusqu'à 30 W par port pour un budget PoE total de 370 W. Ce niveau couvre l'ensemble des caméras IP Hikvision fixes : dômes AcuSense, bullets ColorVu, turrets Hybrid Light, caméras thermiques bi-spectres DS-2TD (jusqu'à 15,4 W en 802.3af). À titre d'exemple, le budget de 370 W permet d'alimenter simultanément : 24 caméras 4 MP compactes (24 × 12 W = 288 W) ou un mix de 10 caméras 8 MP varifocal (10 × 25 W = 250 W) + 8 caméras compactes (8 × 12 W = 96 W) = 346 W.

Les 4 ports combo Gigabit (RJ45 ou SFP interchangeables) offrent une flexibilité maximale pour les uplinks : cuivre vers un switch cœur ou un routeur, ou fibre via modules SFP Hikvision HK-SFP 1,25G (monomode ou multimode) pour les liaisons longue distance entre bâtiments.

VLAN avancé — QinQ, Private VLAN, GVRP et mapping

L'architecture VLAN du DS-3E2528P(B) dépasse largement le standard 802.1Q des switchs Smart :

• VLAN 802.1Q : jusqu'à 4096 VLAN IDs configurables
• GVRP (GARP VLAN Registration Protocol) : propagation automatique des configurations VLAN entre switchs
• QinQ (802.1ad) : encapsulation double tag pour les architectures multi-tenant — idéal pour les opérateurs hébergeant plusieurs clients sur la même infrastructure
• Private VLAN : isolation intra-VLAN entre caméras ou utilisateurs au sein d'un même sous-réseau
• Mapping VLAN 1:1 et N:1 : retraitement des tags VLAN en entrée/sortie pour l'interconnexion de réseaux hétérogènes

Sécurité enterprise — 802.1X, AAA/TACACS+, RADIUS, protection réseau

Le DS-3E2528P(B) intègre un système de sécurité de niveau entreprise :

• AAA / TACACS+ / RADIUS : authentification centralisée des administrateurs réseau avec traçabilité des accès
• 802.1X : authentification par port avec support EAP — aucun équipement non autorisé ne peut se connecter
• MAC authentication + MAC bypass : authentification par adresse MAC pour les équipements sans supplicant 802.1X
• Liaison IP-MAC-port-VLAN : binding strict empêchant l'usurpation d'adresse IP ou MAC
• Protection ARP/DOS/ICMP : prévention des attaques de type ARP spoofing, déni de service et flood ICMP
• Filtrage MAC : liste blanche/noire d'adresses MAC par port
• Storm Control : limitation des tempêtes broadcast/multicast/unicast inconnu

QoS avancée et gestion du trafic vidéo

Le moteur QoS du DS-3E2528P(B) est conçu pour garantir la priorité des flux vidéo en temps réel sur un réseau partagé avec d'autres services :

• Diff-Serv QoS : classification basée sur DSCP pour une priorisation fine des flux
• 802.1p / DSCP / TOS / EXP : mappings de priorité multi-couche
• Ordonnancement : SP (Strict Priority), WRR, WFQ, SP+WRR, SP+WFQ — combinaisons possibles pour optimiser latence et équité
• Traffic Shaping : lissage du débit de sortie pour éviter les rafales
• WRED + Tail-Drop : évitement de congestion différencié par classe de trafic
• Rate-Limiting par port et par flux : limitation de bande passante par caméra ou par groupe

Gestion multicast — IGMP v3 et MLD pour les flux vidéo

Le DS-3E2528P(B) supporte IGMP v1/v2/v3 Snooping et IGMP v1/v2/v3 natif, ainsi que MLD Snooping v1/v2 pour IPv6. Ces protocoles filtrent et optimisent la distribution des flux vidéo multicast, évitant la saturation des ports de caméras non abonnées. Le protocole GRMP complète la gestion multicast. Le support des protocoles EAPs et ERPs (Ethernet Ring Protection) garantit la redondance et la protection des anneaux Ethernet dans les topologies critiques.

Administration multi-canal et supervision

Le DS-3E2528P(B) supporte tous les modes de gestion professionnels : Console (out-of-band), Telnet, SSH (chiffré), Web/HTTP/HTTPS, FTP/TFTP/Xmodem/SFTP pour le transfert de fichiers et firmware. Le support SNMP v1/v2c/v3 (incluant v3 avec authentification et chiffrement) permet l'intégration à toutes les plateformes de supervision tierces (PRTG, Zabbix, SolarWinds...). RMON offre une surveillance détaillée des statistiques réseau, et NTP synchronise les horloges pour la corrélation des logs de sécurité.

Performances et installation

Avec une capacité de commutation de 336 Gbps et un débit de transfert de 51 Mpps, le DS-3E2528P(B) surclasse significativement les switchs Smart L2 en termes de performances brutes. La table MAC de 8 000 entrées assure une commutation efficace dans les segments denses. La plage de température de fonctionnement étendue — -10 °C à +50 °C — le rend utilisable dans des locaux techniques non climatisés. Le switch s'installe en rack 1U — dimensions 440 × 210 × 44 mm, poids net 3,1 kg. L'alimentation universelle 100-240 V CA 50/60 Hz couvre tous les contextes d'installation. Consommation hors PoE : 17 W seulement.

Pour le dimensionnement du câblage et la planification PoE, consultez notre guide Switch PoE et notre guide Injecteur PoE.

Compatibilité NVR Hikvision et architecture multi-sites

Dans une architecture multi-sites, le DS-3E2528P(B) peut fonctionner en switch d'accès PoE au niveau de chaque site, connecté via ses ports combo SFP fibre à un switch cœur ou directement à un NVR Hikvision central. Le routage OSPF assure l'interconnexion dynamique entre sites, et le policy routing permet de diriger les flux vidéo haute bande passante vers des chemins dédiés. Chaque caméra IP standard mobilise 1 canal NVR, chaque caméra thermique bi-spectre DS-2TD mobilise 2 canaux. Jusqu'à 24 caméras peuvent être connectées simultanément sur un seul switch.

Spécifications techniques complètes

• Référence : DS-3E2528P(B)
• Gamme : Enterprise Campus Switch — Layer 3
• Ports PoE : 24 × Gigabit PoE RJ45 — IEEE 802.3af/at — 30 W max/port
• Ports uplink : 4 × combo Gigabit (RJ45 ou SFP)
• Total ports : 28 ports Gigabit
• Budget PoE : 370 W
• Switching Capacity : 336 Gbps (whole et port)
• Packet Forwarding : 51 Mpps (whole et port)
• Table MAC : 8 000 entrées
• Routage L3 : static, policy routing, RIP v1/v2, OSPF
• VLAN : 802.1Q, 4096 VLAN IDs, GVRP, QinQ, Private VLAN, mapping 1:1 et N:1
• QoS : Diff-Serv, 802.1p/DSCP/TOS/EXP, SP/WRR/WFQ, Traffic Shaping, WRED
• Sécurité : AAA, TACACS+, RADIUS, 802.1X, MAC auth, liaison IP-MAC-port-VLAN, protection ARP/DOS/ICMP
• Multicast : IGMP v1/v2/v3 Snooping, IGMP v1/v2/v3, MLD Snooping v1/v2, MLD v1/v2, GRMP
• Anneaux Ethernet : EAPs, ERPs
• Gestion : Console, Telnet, SSH, Web/HTTP/HTTPS, FTP/TFTP/Xmodem/SFTP
• SNMP : v1/v2c/v3
• RMON : oui
• NTP : oui
• Alimentation : 100-240 V CA — 50/60 Hz
• Conso. hors PoE : 17 W
• Dimensions : 440 × 210 × 44 mm
• Poids net : 3,1 kg
• Installation : rack 1U
• Température : -10 °C à +50 °C (fonctionnement)
• Humidité : 10-90 % sans condensation
• Certifications : FCC, CE-EMC, CE-LVD, IC, UL, CB, CE-RoHS, WEEE

Variantes disponibles — gamme Enterprise et comparé à Smart

Le DS-3E2528P(B) est le seul modèle de la gamme Enterprise Campus Switch PoE 24 ports dans le catalogue Hikvision camprotect.fr. Pour des besoins sans routage L3 mais avec Hi-PoE, la gamme Smart Pro-Series propose :

• DS-3E1512HP-SI-8P2T2F — 8 ports, budget 130 W, Hi-PoE 802.3bt, Smart L2
• DS-3E1520HP-SI-16P2T2F — 16 ports, budget 230 W, Hi-PoE 802.3bt, Smart L2
• DS-3E1528HP-SI-24P2T2F — 24 ports, budget 370 W, Hi-PoE 802.3bt, Smart L2

Accessoires de montage compatibles

Le DS-3E2528P(B) est compatible avec les modules optiques SFP Hikvision HK-SFP 1,25G : HK-SFP-1.25G-1310-DF-MM (multimode), HK-SFP-1.25G-20-1310-DF (monomode bidir.), HK-SFP-1.25G-20-1310 et HK-SFP-1.25G-20-1550 (monomode 20 km). Il s'installe en rack 1U standard 19 pouces.

Positionnement et alternatives

Le DS-3E2528P(B) s'adresse aux intégrateurs et DSI qui ont besoin d'un switch PoE d'accès L3 enterprise pour des installations vidéosurveillance multi-sites, multi-VLAN ou intégrées à un SI d'entreprise supérvisé par SNMP v3. Pour les besoins purement vidéosurveillance sans routage L3, le DS-3E1526P-EI (Smart 24 ports, 370 W) ou le DS-3E1528HP-SI-24P2T2F (Smart 24 ports Hi-PoE) sont des alternatives plus simples à déployer. Pour les installations sans gestion, consultez le DS-3E0528HP-E (plug-and-play). Notre guide Switch PoE présente l'ensemble des gammes et aide à choisir le switch adapté à chaque contexte d'installation.
