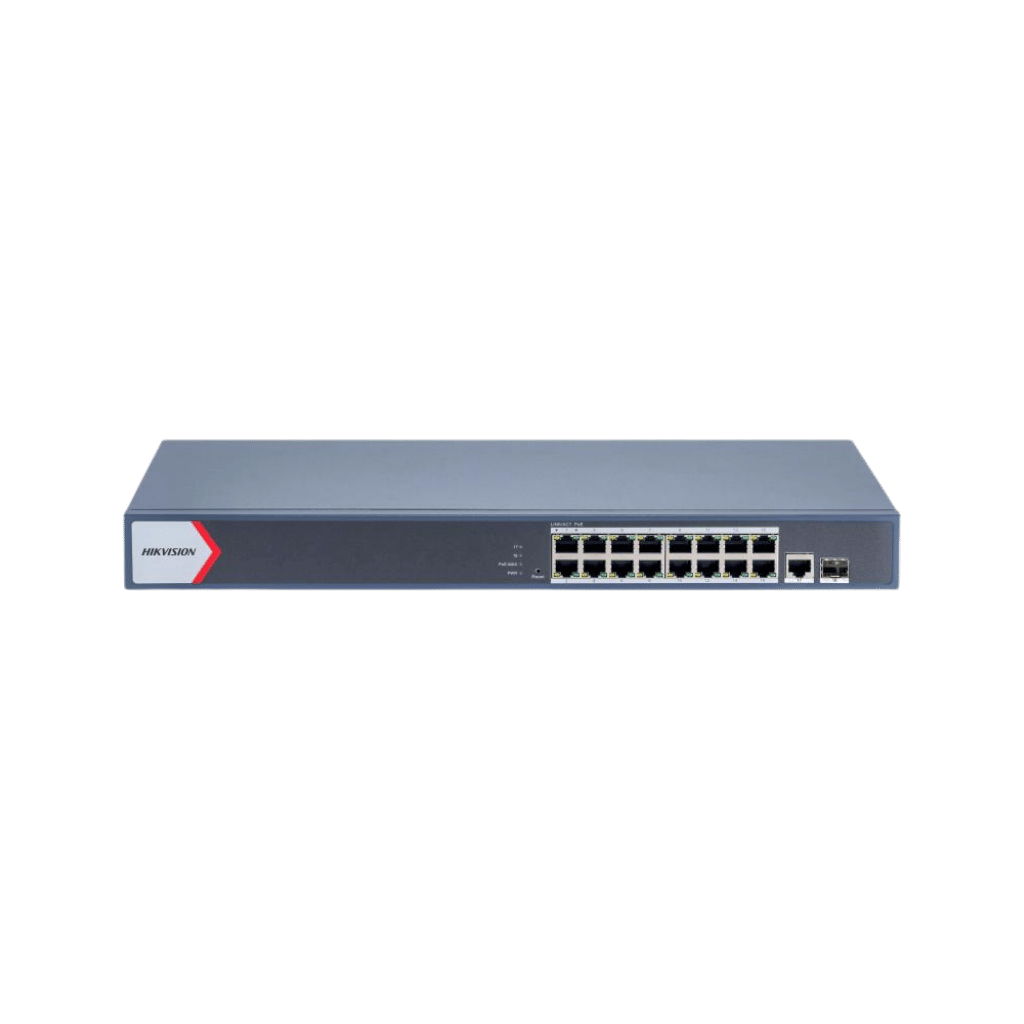

HIKVISION DS-3E1518P-EI – Switch PoE Smart Managé 16 ports Gigabit Rack

Hikvision DS-3E1518P-EI — Switch PoE Smart Managé Gigabit Rack 19" 16 ports, 230 W, Long Range 16 ports, QoS, DHCP Snooping

Présentation et positionnement — décodage de la référence

Le DS-3E1518P-EI est le switch PoE Smart Managé Rack 19" de référence dans la gamme Hikvision. Décodage : DS-3E1 = Smart Managed Enhanced Industrial · 518 = 18 ports dont PoE · P = PoE · EI = Enhanced Industrial. C'est la version rack 1U à 16 ports PoE, conçue pour les armoires réseau des installations vidéosurveillance de taille moyenne à grande (12-16 caméras).

Son différentiateur clé vs les Smart Managés desktop (DS-3E1505P-EI, DS-3E1510P-EI V2) : un format rack 19" 1U, une alimentation secteur 100-240 V AC, un budget PoE de 230 W, et des fonctions Smart avancées absentes des modèles desktop — QoS (Strict Priority + WRR), DHCP Snooping et économie d'énergie PoE planifiée (802.3az EEE). Avec 16 ports PoE Gigabit + 1 uplink RJ45 + 1 port SFP fibre, il propose une architecture complète pour les installations professionnelles.

Architecture réseau Rack et performance 56 Gbps

Le DS-3E1518P-EI atteint une capacité de commutation de 56 Gbps avec un débit de transfert de 41,66 Mpps — le plus élevé de la gamme Smart Managée Hikvision desktop/rack. La table MAC supporte 8 192 entrées (vs 4K sur les modèles 5-10 ports), avec un cache interne de 4,1 Mbits pour les installations à nombreux équipements.

L'agrégation de liens statique supporte jusqu'à 8 groupes — contre 3 sur le DS-3E1510P-EI V2 — permettant des topologies réseau complexes avec de multiples liaisons agrégées vers le switch de distribution. L'uplink Gigabit RJ45 (port 17) et le port SFP fibre (port 18) offrent deux options de connexion complémentaires vers le backbone réseau.

Alimentation PoE et budget 230 W

Les 16 ports PoE supportent les standards IEEE 802.3af (15,4 W max) et IEEE 802.3at/PoE+ (30 W max). Le budget PoE total de 230 W est le plus élevé des switchs Smart Managés desktop/rack Hikvision. Il peut alimenter :

• 16 caméras PoE af (~6-9 W) : charge ~96-144 W — budget confortable
• 14-16 caméras PoE+ varifocal motorié (~12-15 W) : charge ~168-240 W — surveiller PoE-MAX
• 10-12 caméras 8MP ColorVu varifocal (~15-18 W) : charge ~150-216 W — confortable

La charge maximale recommandée est de 161 W (70 % du budget). L'alimentation secteur 100-240 V AC, 50/60 Hz (max. 4 A) est incluse dans le cordon fourni.

Long Range 300 m — sur les 16 ports PoE

Le mode Long Range 300 m est disponible sur la totalité des 16 ports PoE (ports 1-16), configurable port par port depuis l'interface web ou à distance via Hik-Partner Pro. C'est l'avantage décisif vs le DS-3E0520HP-E Non-Managé qui ne propose le Long Range que sur les ports 13-16 (4 ports via DIP switch). En mode Long Range, débit réduit à 10 Mbps et puissance PoE à 15,4 W par port.

QoS — Strict Priority et WRR pour la vidéosurveillance

La Qualité de Service (QoS) est une fonctionnalité absente des autres Smart Managés desktop Hikvision (DS-3E1505P-EI, DS-3E1510P-EI V2, DS-3E1309P-EI). Le DS-3E1518P-EI supporte :

• Strict Priority (SP) : les trames haute priorité (flux vidéo HD/4K) passent systématiquement avant les trames basse priorité
• Weighted Round Robin (WRR) : répartition équitable de la bande passante entre les différentes classes de trafic
• Configuration port-based : priorité configurable par port, idéal pour prioriser les caméras critiques

Sur un site avec 16 caméras simultanes, le QoS garantit que les flux des caméras prioritaires (entrées, zones sensibles) ne sont jamais dégradés en cas de congestion réseau.

DHCP Snooping — sécurité réseau avancée

Le DHCP Snooping est une fonction de sécurité absente des modèles desktop Smart Managés. Elle prévient les attaques par serveur DHCP non autorisé sur le réseau de caméras : seuls les ports définis comme « trusted » peuvent relayer des réponses DHCP, tandis que les ports caméras (untrusted) bloquent tout trafic DHCP malveillant. Fonctionnalité particulièrement pertinente sur les sites avec accès physique au patch panel réseau (entreprises, centres commerciaux, campus).

Économie d'énergie PoE planifiée et 802.3az EEE

Le DS-3E1518P-EI intègre deux mécanismes d'économie d'énergie distinctifs :

PoE Power Saving planifié : il est possible de programmer des plages horaires d'activation/désactivation du PoE par port — couper l'alimentation des caméras non critiques la nuit réduit la consommation et augmente la durée de vie des équipements. Utile dans les bureaux, commerces ou parkings avec horaires d'activité réguliers.

IEEE 802.3az Energy Efficient Ethernet (EEE) : réduit automatiquement la consommation pendant les périodes de faible activité réseau, sans intervention manuelle. Ces deux fonctions combinées peuvent réduire significativement la facture énergétique sur un site actif 24h/24.

Gestion et supervision — Web GUI, HPP, SNMP, QoS, DHCP Snooping

Le DS-3E1518P-EI offre la même interface de gestion que les modèles Smart Managés desktop, enrichie des fonctions Pro :

L'interface web est accessible via DHCP ou l'adresse Super IP fixe 10.180.190.200. Hik-Partner Pro (HPP) permet la gestion à distance : topologie réseau, débit port par port, consommation PoE temps réel, alarmes, redémarrage ports, activation Long Range et firmware (sans accès physique). Hik-Central Pro centralise la supervision multi-sites. SNMP v1/v2c intègre le switch dans les systèmes IT tiers (PRTG, Nagios). LLDP 802.1ab découvre automatiquement les équipements connectés. La détection de câble localise les défauts et mesure la longueur de chaque lien.

VLAN, isolation de ports, STP/RSTP et agrégation

Le VLAN 802.1Q supporte jusqu'à 32 VLANs simultanés (IDs 1-4094), modes Trunk/Access. Architecture recommandée : VLAN 10 caméras (ports 1-16), VLAN 20 IT sur l'uplink. L'isolation de ports est disponible sur les ports 1-18 (PoE + uplinks). La protection STP/RSTP (802.1D/802.1w) prévient les boucles réseau. L'agrégation de liens statique (8 groupes) permet des topologies redondantes complexes.

Port SFP fibre Gigabit — uplink fibre ou redondance

Le port SFP (port 18) permet la connexion fibre vers le switch de distribution ou le NVR. Compatible avec les mêmes modules SFP optionnels Hikvision (HK-SFP-1.25G-20-1310, HK-SFP-1.25G-20-1550, HK-SFP-1.25G-1310-DF-MM, HK-SFP-1.25G-20-1310-DF). Dans un local technique, la connexion fibre évite les perturbations dues aux faisceaux électriques et permet des distances supérieures à 100 m sans répéteur.

Installation rack et environnement

Le DS-3E1518P-EI est conçu pour montage rack 19" 1U, oreilles de fixation incluses. Alimentation secteur 100-240 V AC, 50/60 Hz (cordon fourni), consommation max 250 W, veille 20 W. Plage de température : 0 °C à 45 °C — plus large que les modèles desktop (0-40 °C). Protection surtension 6 kV TVS, borne de mise à la terre incluse.

Dimensions produit : 440 × 44 × 220,8 mm (L×H×P) — Poids net : 2,85 kg — Poids brut : 3,05 kg. Consultez notre guide des switchs PoE et notre guide des injecteurs PoE.

Compatibilité caméras et NVR Hikvision

Le DS-3E1518P-EI alimente jusqu'à 16 caméras simultanément. Compatible avec l'ensemble de la gamme PoE Hikvision :

• PoE af (~6-9 W) : DS-2CD2347G2H-LIU Turret 4MP ColorVu, DS-2CD2147G2H-LISU Dôme 4MP ColorVu, DS-2CD2087G2H-LIU Mini bullet 8MP
• PoE+ (~12-25 W) : DS-2CD2643G2-IZS Bullet 4MP varifocal 60m, DS-2CD2687G2HT-LIZS Bullet 8MP ColorVu varifocal, DS-2XC6745G0-IZHS Dôme 316L 4MP

Les uplinks (port 17 RJ45 + port 18 SFP) se connectent à un NVR Hikvision. Chaque caméra IP standard mobilise 1 canal NVR. Pour 16 caméras, un NVR 16 canaux (DS-7716NI-M4/16P) est recommandé. Les caméras thermiques bi-spectre mobilisent 2 canaux NVR chacune — 14 caméras standard max avec 1 thermique bi-spectre sur ce switch.

Spécifications techniques complètes

• Modèle : DS-3E1518P-EI
• Ports PoE : 16× Gigabit RJ45 PoE (IEEE 802.3af/at, max. 30 W/port)
• Port uplink : 1× Gigabit RJ45 non-PoE
• Port SFP : 1× Gigabit fibre optique
• Standard PoE : IEEE 802.3af / 802.3at
• Budget PoE total : 230 W
• Puissance max par port : 30 W
• Capacité de commutation : 56 Gbps
• Débit de transfert : 41,66 Mpps
• Table MAC : 8 192 entrées
• Mémoire interne : 4,1 Mbits
• Long Range : Ports 1-16, jusqu'à 300 m (config port par port)
• VLAN : 802.1Q, jusqu'à 32 VLANs, IDs 1-4094, modes Trunk/Access
• QoS : port-based priority, Strict Priority (SP) + WRR
• DHCP Snooping : Oui (ports trusted/untrusted, désactivé par défaut)
• Économie d'énergie PoE : planification horaire par port
• 802.3az EEE : Energy Efficient Ethernet
• Agrégation de liens : 8 groupes statiques
• Protection de boucle : STP 802.1D / RSTP 802.1w
• PoE Watchdog : Ports 1-16 (détection + redémarrage automatique)
• Isolation de ports : Ports 1-18
• SNMP : v1/v2c
• LLDP : 802.1ab
• Port mirroring : Oui
• Détection de câble : Oui
• Gestion : Interface web, Hik-Partner Pro, Hik-Central Pro
• Alimentation switch : 100-240 V AC, 50/60 Hz, max. 4 A
• Consommation max : 250 W
• Consommation veille : 20 W
• Protection surtension : 6 kV TVS
• Boîtier : Métal
• Montage : Rack 19" 1U (oreilles incluses)
• Dimensions (L×H×P) : 440 × 44 × 220,8 mm
• Poids net / brut : 2,85 kg / 3,05 kg
• Température de fonctionnement : 0 °C à 45 °C
• Température de stockage : -40 °C à 85 °C
• Humidité relative : 5 % à 95 % (sans condensation)
• Certifications : CE-EMC, CE-LVD, CE-RoHS, REACH, WEEE

Variantes disponibles

Le DS-3E1518P-EI est disponible en une configuration unique (16 ports PoE Gigabit + 1 RJ45 + 1 SFP, 230 W, Rack 1U). Pour des configurations desktop sans rack : DS-3E1510P-EI V2 (8 ports, 110 W) ou DS-3E1326P-EI (B) (24 ports, 370 W, rack).

Accessoires de montage compatibles

• Oreilles de fixation rack 19" incluses (visserie fournie)
• Cordon d'alimentation secteur inclus
• Port SFP : modules HK-SFP-1.25G optionnels (1310 nm, 1550 nm, MM, SM)

Positionnement et alternatives

Le DS-3E1518P-EI est le switch Smart Managé Rack 16 ports de référence pour les installations 12-16 caméras en armoire réseau, avec les fonctions les plus complètes de la gamme Smart Manageable Hikvision.

• Pour Long Range + Hi-PoE en rack, sans gestion : DS-3E0520HP-E — 4×90W Non-Managé Rack, 225W
• Pour 8 caméras en desktop avec gestion : DS-3E1510P-EI V2 — 8 ports Smart Managé Gigabit, 110W
• Pour 24 caméras en rack avec gestion : DS-3E1326P-EI (B) — Smart 24 ports Rack, 370W, 2 SFP
• Pour installation sans rack (desktop) : DS-3E1505P-EI — 4 ports Smart Managé Gigabit, 60W
