HIKVISION DS-3E1326P-EI (B) – Switch PoE Smart Managé 24 ports

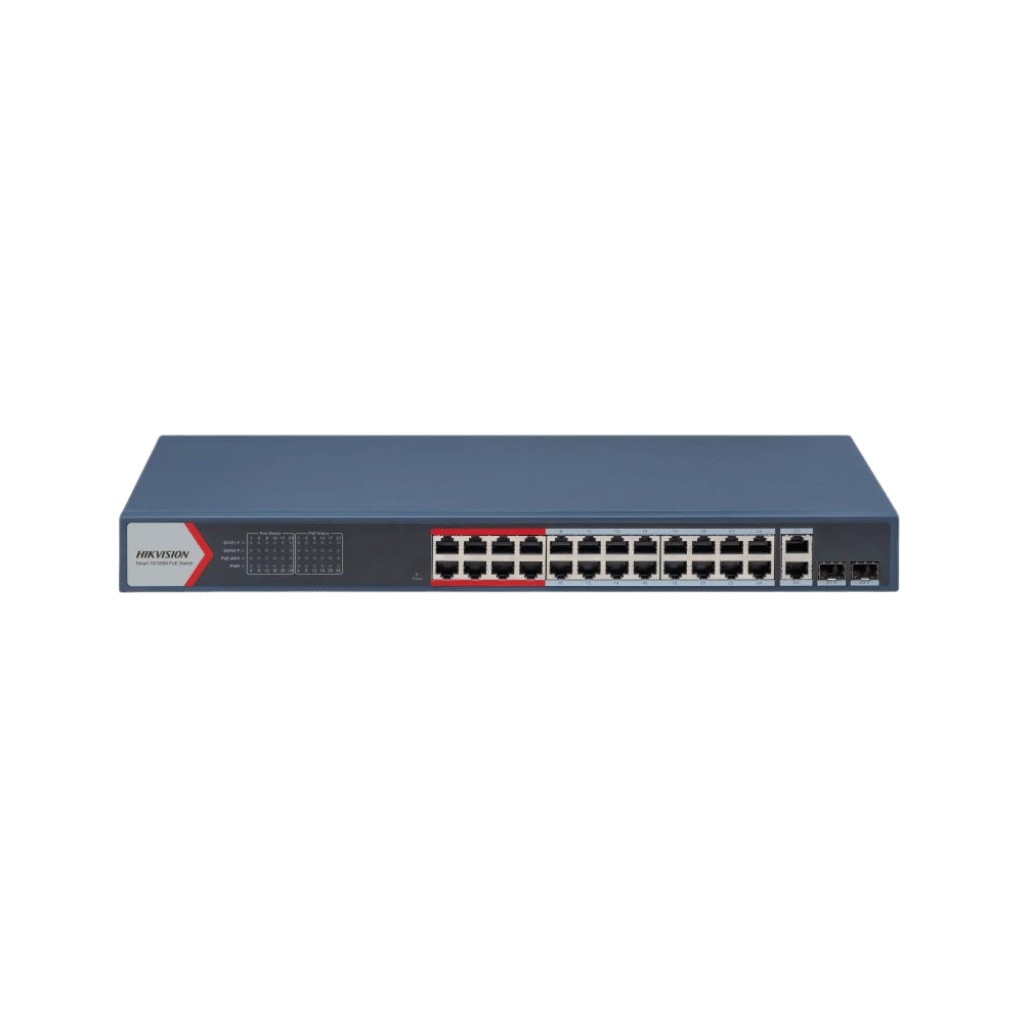

Hikvision DS-3E1326P-EI (B) — Switch PoE Smart Managé 24 ports, Rack 19", 370 W, 2 SFP Gigabit

Présentation et positionnement — décodage de la référence

Le DS-3E1326P-EI (B) est le switch PoE smart managé 24 ports de Hikvision pour baie de brassage. Avec 370 W de budget PoE, 24 ports 10/100 Mbps et 2 ports Gigabit combo SFP/RJ45, il est conçu pour les grands sites de vidéosurveillance : entrepôts, campus, hôtels, immeubles de bureaux et bâtiments multi-étages. C'est le switch le plus complet de la gamme smart managée Hikvision avec ses fonctions QoS, ACL, IGMP Snooping et DHCP Snooping.

Décodage de la référence : DS : gamme Hikvision Transmission · 3E : famille switchs réseau · 1 : smart managé (DS-3E1xxx) · 3 : sous-série renforcée · 26 : 26 ports totaux (24 PoE + 2 uplink) · P : PoE · EI : Enhanced Industrial · (B) : révision B.

Budget PoE 370 W : alimenter jusqu'à 24 caméras simultanément

Le DS-3E1326P-EI (B) fournit 370 W de budget PoE total avec un maximum de 30 W par port (IEEE 802.3af/at). C'est le budget le plus élevé de la gamme compact Hikvision, permettant d'alimenter jusqu'à 24 caméras IP simultanément. Exemples de configurations à charge réelle :

• 24 caméras dôme fixe PoE af (~8 W) = 192 W réels — budget très confortable
• 20 caméras varifocales motorisées PoE+ (~15 W) = 300 W réels — compatible (marge 70 W)
• 12 caméras 8MP ColorVu varifocal (~18 W) = 216 W réels — large marge

La règle de dimensionnement est de ne pas dépasser 260-280 W en charge de pointe (70 % du budget) pour préserver une marge de démarrage. Pour dimensionner votre installation PoE complète, consultez notre guide switchs PoE.

Ports Gigabit combo SFP : liaison fibre optique ou Gigabit RJ45

Le DS-3E1326P-EI (B) intègre 2 ports Gigabit combo SFP/RJ45 (G1 et G2). Chaque combo peut fonctionner en port RJ45 Gigabit cuivre ou, via un module SFP optionnel, en port fibre optique. La fibre est prioritaire : si un module SFP et un câble RJ45 sont branchés simultanément sur le même combo, le switch bascule automatiquement sur le lien optique.

Modules SFP compatibles disponibles en option : HK-SFP-1.25G-1310-DF-MM (multimode), HK-SFP-1.25G-20-1310 (monomode 20 km, WL 1310 nm), HK-SFP-1.25G-20-1550 (monomode 20 km, WL 1550 nm), HK-SFP-1.25G-20-1310-DF (bidirectionnel). Ces modules permettent de relier le switch à un NVR ou à un switch de distribution situé dans un autre bâtiment ou salle, sur une distance jusqu'à 20 km.

Performances réseau de niveau professionnel

Avec une capacité de commutation de 14,8 Gbps (niveau appareil) et un taux de transfert de 11,01 Mpps, le DS-3E1326P-EI (B) gère simultanément 24 flux vidéo en temps réel sans aucun risque de congestion. La table MAC de 16 K évitequi les collisions même dans des architectures complexes multi-VLAN.

VLAN 802.1Q, QoS, IGMP Snooping, ACL et sécurité avancée

Le DS-3E1326P-EI (B) est le seul switch de la gamme Hikvision à intégrer toutes les fonctions suivantes :

• VLAN 802.1Q : jusqu'à 4094 VLAN (Trunk/Access, ID 1-4094) — segmentation fine de chaque zone de surveillance
• QoS : priorisation des flux vidéo sur le réseau
• IGMP Snooping : optimisation du trafic multicast (flux vidéo en streaming)
• DHCP Snooping : protection contre les serveurs DHCP pirates
• ACL (Access Control List) : filtrage du trafic réseau au niveau des ports
• IPSG (IP Source Guard) : validation des adresses IP sources pour prévenir les usurpations
• Storm Control : protection contre les tempêtes de broadcast/multicast
• Port Rate-Limiting : limitation de bande passante par port

Ces fonctions positionnent le DS-3E1326P-EI (B) comme un switch manageable L2+ professionnel, idéal pour les environnements exigeants en sécurité et qualité de service.

PoE Watchdog et Port VIP sur 24 ports

Le PoE Watchdog couvre l'intégralité des 24 ports PoE, redémarrant automatiquement toute caméra qui ne répond plus. Les ports VIP couvrent ici les ports 1 à 8 — positionnez vos caméras les plus critiques sur ces ports pour garantir la priorisation du flux vidéo en cas de congestion. La port isolation sur les 24 ports empêche les caméras de communiquer entre elles sur le réseau.

Mode Long Range 300 m sur tous les 24 ports

Le mode Long Range 300 m est disponible sur l'intégralité des 24 ports PoE. Sur les grands sites, il est fréquent que certaines caméras soient éloignées du local technique : ce mode élimine les switch intermédiaires pour les caméras à moins de 300 m. Débit limité à 10 Mbps par port en mode Long Range — compatible avec tous les flux H.265+ 2-8 MP. Consultez le guide switchs PoE pour la planification.

Installation rack 19" et alimentation secteur

Le DS-3E1326P-EI (B) s'installe en baie de brassage 19" format 1U (hauteur 44 mm) grâce aux oreilles de fixation rack incluses. L'alimentation est en 100-240 VAC, 50/60 Hz — compatible avec toutes les prises secteur FR/EU. Consommation maximale 400 W (switch + PoE), idle 30 W. Dimensions : 440 × 44 × 220,8 mm, 2,83 kg net (3,8 kg brut). Température de fonctionnement étendue à 0-45 °C. Pour tout conseil sur l'alimentation de votre salle technique, consultez le guide injecteurs PoE.

Supervision et gestion : HPP, Hik-Central Pro, LLDP

La plateforme Hik-Partner Pro (HPP) permet la supervision à distance des 24 ports : débit, consommation PoE en temps réel, topologie, alertes, redémarrage des ports et mise à jour firmware. La compatibilité Hik-Central Pro assure une gestion unifiée caméras + NVR + switch. L'adresse Super IP fixe 10.180.190.200 garantit l'accès direct. La détection de câble intégrée et le LLDP 802.1ab facilitent la cartographie du réseau.

Compatibilité NVR et caméras Hikvision

Les 2 ports Gigabit combo se connectent aux NVR Hikvision 16 ou 32 canaux. Pour 24 caméras, un DS-7732NI-M4/24P 32 canaux avec 24 ports PoE intégrés est l'option complémentaire pour les sites nécessitant aussi l'enregistrement. Chaque caméra IP mobilise 1 canal NVR. Ce switch est idéalement associé à l'ensemble du catalogue caméras Hikvision PoE af/at.

Spécifications techniques complètes

• Modèle : DS-3E1326P-EI (B)
• Ports PoE : 24 × 10/100 Mbps RJ45 (ports 1-24, IEEE 802.3af/at, max. 30 W)
• Ports uplink : 2 × Gigabit combo SFP/RJ45 (G1, G2)
• Standard PoE : IEEE 802.3af / IEEE 802.3at
• Budget PoE total : 370 W
• Puissance maximale par port : 30 W
• Capacité de commutation : 14,8 Gbps (appareil) / 8,8 Gbps (port)
• Taux de transfert paquet : 11,01 Mpps (appareil) / 6,55 Mpps (port)
• Table d'adresses MAC : 16 K
• Cache interne : 4 Mbits
• Long Range : jusqu'à 300 m sur ports 1-24 (débit 10 Mbps)
• Port VIP : ports 1-8 — priorisation flux vidéo
• Port Isolation : ports 1-24
• PoE Watchdog : ports 1-24 — redémarrage automatique PD sans réponse
• VLAN : 802.1Q — Trunk/Access — 4094 VLAN max — ID 1 à 4094
• Prévention boucles : STP 802.1D / RSTP 802.1w
• Agrégation de liens : statique — 1 groupe
• QoS · IGMP Snooping · DHCP Snooping · ACL · IPSG · Storm Control · Port Rate-Limiting
• Supervision : interface web · Hik-Partner Pro · Hik-Central Pro
• LLDP 802.1ab · Port Mirroring · DHCP Client
• Protection foudre : 6 kV sur tous les ports PoE
• Alimentation switch : 100-240 VAC, 50/60 Hz, max. 6,3 A
• Consommation maximale : 400 W
• Consommation idle : 30 W
• Installation : rack 19" 1U (oreilles de fixation incluses)
• Boîtier : métal
• Dimensions (L × H × P) : 440,0 × 44,0 × 220,8 mm
• Poids net : 2,83 kg
• Poids brut : 3,8 kg
• Température de fonctionnement : 0 °C à 45 °C
• Température de stockage : -40 °C à 85 °C
• Humidité : 5 % à 95 % sans condensation
• Certifications : CE-EMC, CE-LVD, IC, RCM, CB (IEC 62368-1), CE-RoHS, WEEE, Reach

Accessoires optionnels — modules SFP

Les 2 ports Gigabit combo acceptent les modules SFP Hikvision suivants : HK-SFP-1.25G-1310-DF-MM (multimode), HK-SFP-1.25G-20-1310 (monomode 20 km), HK-SFP-1.25G-20-1550 (monomode 20 km) et HK-SFP-1.25G-20-1310-DF (bidirectionnel monomode). Ces modules sont disponibles séparément sur demande.

Variantes disponibles

Le DS-3E1326P-EI (B) est la version 24 ports rackable. Pour 8 ports avec uplink Gigabit, le DS-3E1309P-EI (B) est l'alternative. Pour un port Hi-PoE 60W, le DS-3E1106HP-EI est disponible en format bureau.

Positionnement et alternatives

Le DS-3E1326P-EI (B) est le switch de référence pour les grands sites de vidéosurveillance de 10 à 24 caméras en baie de brassage. Il surclasse tous les switchs bureau de la gamme en termes de capacité, fonctionnalités et performance. Complémentaire du DS-7732NI-M4/24P NVR 32 canaux pour les grandes installations. Pour des sites plus modestes (5-8 caméras), orientez-vous vers le DS-3E1309P-EI (B) 8 ports.
