Hikvision DS-3E1106HP-EI — Switch Smart Managé Hi-PoE 4 ports, 1 port 60W, Long Range 300 m

Présentation et positionnement — décodage de la référence

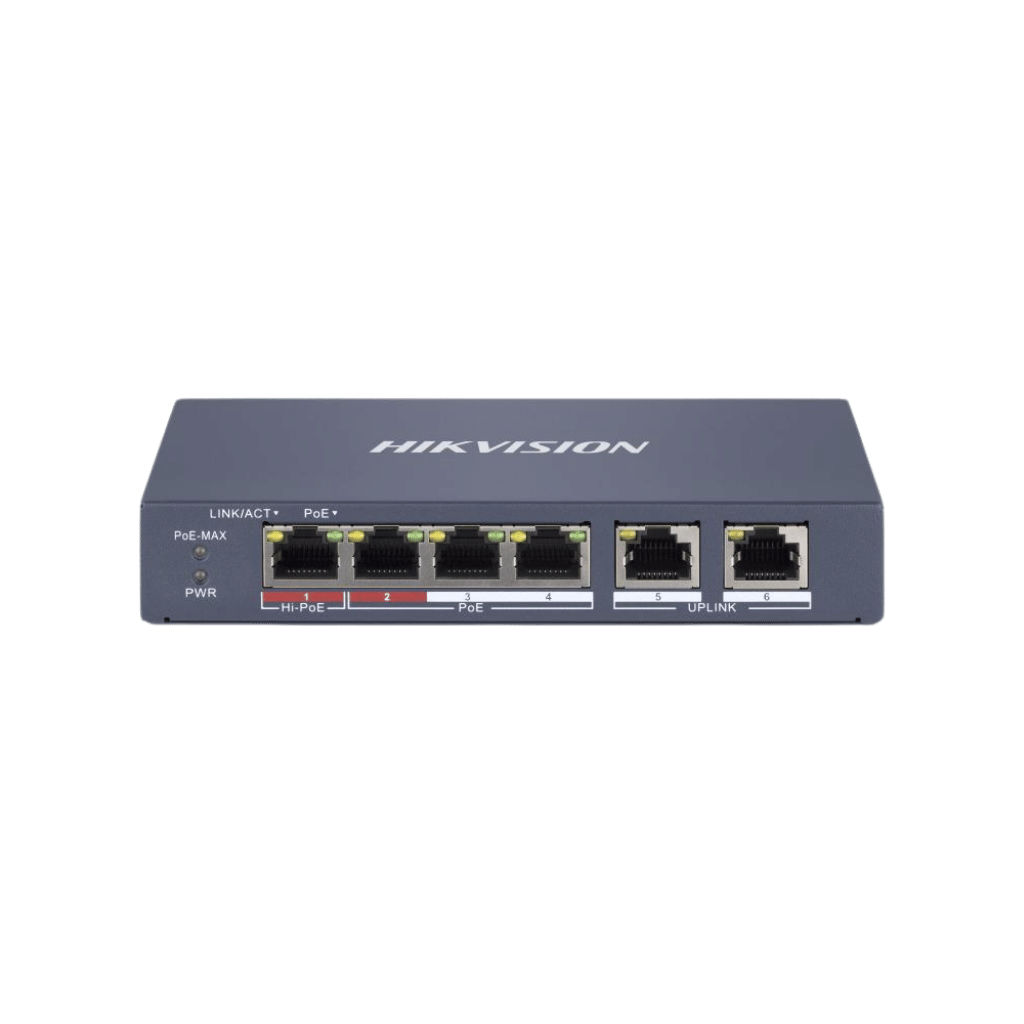

Le DS-3E1106HP-EI est le switch smart managé Hikvision embarquant un port Hi-PoE 60W (802.3bt). Avec 4 ports PoE 10/100 Mbps (dont 1 Hi-PoE sur le port 1) et 2 ports uplink RJ45, il est conçu pour les installations mixtes associant des caméras IP standard à des équipements à haute consommation : PTZ, multisensors 4×4MP, PanoVu 16MP ou enregistreurs NVR PoE.

Décodage de la référence : DS : gamme Hikvision Transmission · 3E : famille switchs réseau · 1 : smart managé (DS-3E1xxx) · 1 : 1 groupe d'uplinksl · 06 : 6 ports totaux (4 PoE + 2 uplink) · HP : Hi-PoE (présence d'un port 802.3bt 60W) · EI : Enhanced Industrial — fonctions de gestion et supervision renforcées.

Port Hi-PoE 802.3bt : alimenter les caméras et PTZ énergivores

Le port 1 du DS-3E1106HP-EI est un port Hi-PoE 802.3bt pouvant délivrer jusqu'à 60 W. Il se distingue des ports PoE+ classiques (802.3at, 25,5 W max) par sa capacité à alimenter les équipements de haute consommation sans injecteur PoE supplémentaire.

Exemples d'équipements alimentables sur le port 1 : la DS-2SE7C432MWG TandemVu 6+4MP 32× (~60 W), la DS-2SE7C425MW-AEB TandemVu 4+4MP 25× (~60 W), la DS-2CD6944G0-IHS PanoVu 180° 16MP heater (~24 W) ou la DS-2CD6D44G1H-IZS multisensor 4×4MP (~23,4 W). Les ports 2 à 4 restent en PoE/PoE+ standard (30 W max) pour les caméras fixes ou varifocales.

Le budget PoE total est de 60 W. Attention : si le port 1 alimente un PTZ TandemVu à 60 W, les ports 2-4 ne disposeront plus de marge PoE. Pour une installation mixte (1 PTZ + 3 caméras compactes ~8 W chacune), prévoir un budget réel de 60+24=84 W — dépassement possible. Dans ce cas, réduire la charge sur les ports 2-4 ou opter pour un switch de capacité supérieure. Pour dimensionner votre installation PoE, consultez notre guide switchs PoE et notre guide injecteurs PoE.

PoE Watchdog et supervision Hik-Partner Pro

Le PoE Watchdog surveille en continu les 4 ports PoE. Si un équipement (caméra ou PTZ) cesse de répondre, le switch coupe et rétablit automatiquement l'alimentation du port concerné. Cette surveillance 24h/24 évite les interventions sur site pour les équipements figés.

La plateforme Hik-Partner Pro (HPP) offre une supervision à distance complète : débit par port, consommation PoE, topologie réseau, alertes d'état, redémarrage à distance des ports et mise à jour du firmware. La compatibilité Hik-Central Pro permet une gestion unifiée caméras + NVR + switch. SNMP v1/v2c pour intégration avec des plateformes VMS tierces.

Mode Long Range 300 m et Port VIP

Le mode Long Range 300 m est disponible sur les 4 ports PoE (1 à 4). En Long Range, le débit est limité à 10 Mbps mais la portée passe de 100 m à 300 m — idéal pour alimenter un PTZ placé à grande distance. Les ports VIP 1 et 2 assurent la priorisation du trafic vidéo en cas de congestion sur l'uplink.

Architecture réseau et connectivité

Le DS-3E1106HP-EI dispose de 2 ports uplink 10/100 Mbps (ports 5 et 6) contre 1 pour le DS-3E1105P-EI V2, offrant plus de flexibilité pour la connexion au réseau local ou au NVR. La capacité de commutation est de 1,2 Gbps (taux de transfert 0,90 Mpps, table MAC 2K, cache 768 Kbits). Le boitier IP40 protège contre les poussières, renforçant la fiabilité en local technique.

Alimentation PoE et installation

Le switch est alimenté en 48 V DC, 1,35 A (max. 65 W, idle 2 W). Ses dimensions compactes — 145,0 × 25,6 × 68,45 mm, 0,245 kg net (0,645 kg brut) — lui permettent une installation bureau ou murale discrète. Protection foudre 6 kV sur tous les ports PoE. Consultez notre guide switchs PoE pour le dimensionnement.

Compatibilité NVR et logiciels Hikvision

Le DS-3E1106HP-EI se connecte nativement à l'ensemble du catalogue NVR Hikvision via ses 2 ports uplink. Chaque caméra IP mobilise 1 canal NVR (les bi-spectres thermiques ou TandemVu mobilisent 2 canaux). Pour des installations avec PTZ TandemVu, les NVR 8+ canaux sont recommandés.

Spécifications techniques complètes

• Modèle : DS-3E1106HP-EI
• Port Hi-PoE : Port 1 — 10/100 Mbps, IEEE 802.3bt, max. 60 W
• Ports PoE : Ports 2-4 — 10/100 Mbps, IEEE 802.3af/at, max. 30 W
• Ports uplink : 2 × 10/100 Mbps RJ45 (ports 5-6)
• Standard PoE : IEEE 802.3af / 802.3at / 802.3bt
• Budget PoE total : 60 W
• Brochage PoE : 8-pin — 1/2(-), 3/6(+), 4/5(+), 7/8(-)
• Capacité de commutation : 1,2 Gbps
• Taux de transfert paquet : 0,90 Mpps
• Table d'adresses MAC : 2 K
• Cache interne : 768 Kbits
• Long Range : jusqu'à 300 m sur ports 1-4 (débit 10 Mbps)
• Port VIP : ports 1-2 — priorisation flux vidéo
• PoE Watchdog : ports 1-4 — redémarrage automatique PD sans réponse
• Supervision : interface web · Hik-Partner Pro · Hik-Central Pro
• SNMP v1/v2c · LLDP 802.1ab · Port Mirroring · Détection câble
• Protection foudre : 6 kV sur tous les ports PoE
• Alimentation switch : 48 V DC, 1,35 A
• Consommation maximale : 65 W
• Consommation idle : 2 W
• Installation : bureau ou murale
• Boîtier : métal, IP40
• Dimensions (L × H × P) : 145,0 × 25,6 × 68,45 mm
• Poids net : 0,245 kg
• Poids brut : 0,645 kg
• Température de fonctionnement : 0 °C à 40 °C
• Température de stockage : -40 °C à 85 °C
• Humidité : 5 % à 95 % sans condensation
• Certifications : CE-EMC, CE-LVD, FCC (Part 15 Subpart B), IC (ICES-003), RCM, UL (UL 60950-1), CB (IEC 62368-1), CE-RoHS, WEEE, Reach

Variantes disponibles

Le DS-3E1106HP-EI est disponible en version unique. Pour des installations sans Hi-PoE, le DS-3E1105P-EI V2 (4 ports smart) est l'alternative. Pour 8 ports avec Gigabit uplink, le DS-3E1309P-EI (B) est recommandé.

Accessoires de montage compatibles

Livré avec adaptateur secteur DC 48V, support de fixation murale. Compatible câbles RJ45 Cat5e/Cat6 jusqu'à 300 m en mode Long Range.

Positionnement et alternatives

Le DS-3E1106HP-EI est le choix idéal lorsque l'installation associe une caméra PTZ ou un multisensor haute consommation (802.3bt) à 3 caméras standard. C'est le seul switch compact du catalogue Hikvision à embarquer un port Hi-PoE 60W en format bureau. Pour plus de ports PoE, le DS-3E1326P-EI (B) 24 ports rackable offre également des ports à 30 W et un large budget de 370 W. Les caméras PoE standard compatibles sur les ports 2-4 incluent la DS-2CD2147G2H-LISU dôme 4MP ColorVu et la DS-2CD2643G2-IZS bullet 4MP varifocal.
