HIKVISION DS-3E0528HP-E – Switch Hi-PoE

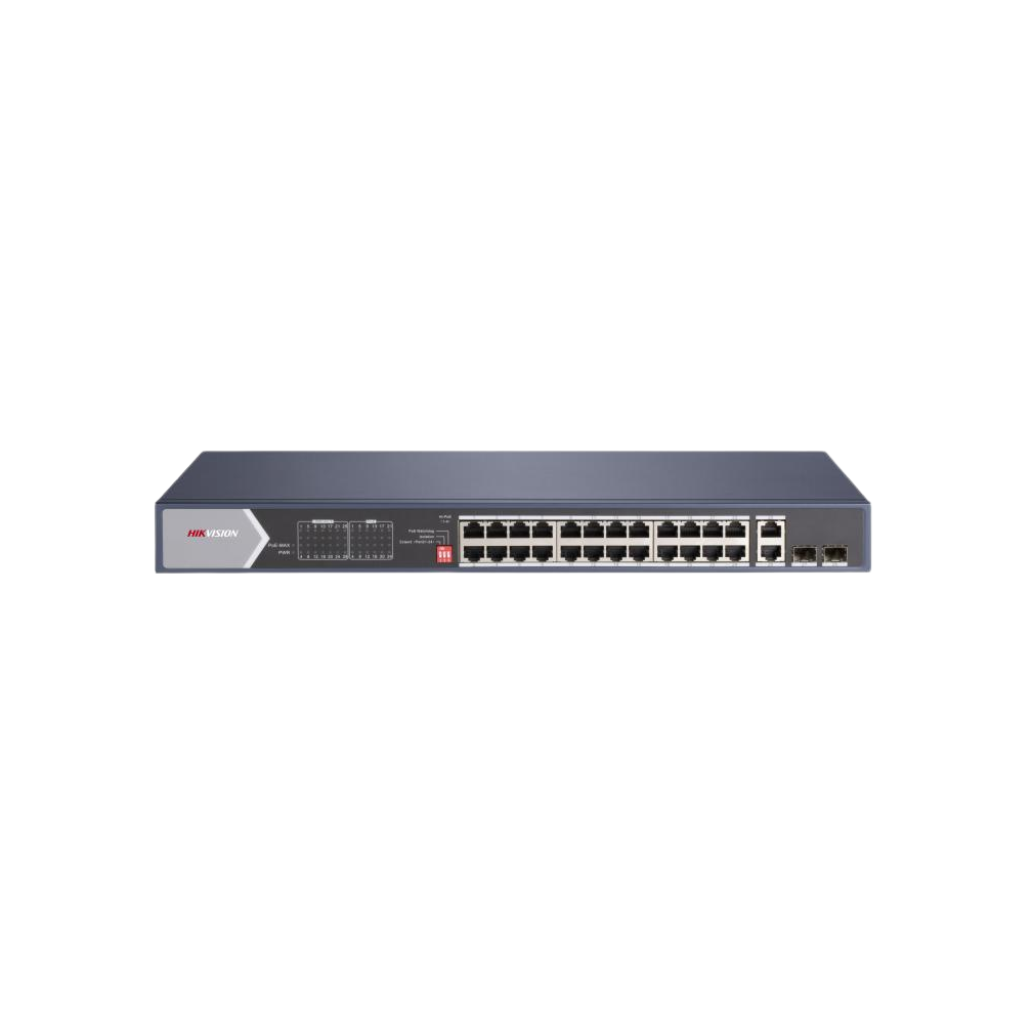

Hikvision DS-3E0528HP-E — Switch Hi-PoE Gigabit Non-Managé 28 ports, 4 × 90 W, budget 370 W, 2 SFP

Présentation et décodage de la référence

Le Hikvision DS-3E0528HP-E est un switch Hi-PoE Gigabit Non-Managé de la gamme Gigabit Unmanaged Pro-Series, conçu pour les installations professionnelles associant caméras PTZ haute puissance et caméras IP standards dans une architecture plug-and-play. Il propose 4 ports Hi-PoE 802.3bt (max. 90 W/port, ports 1-4), 20 ports PoE 802.3at (max. 30 W/port, ports 5-24), 2 ports RJ45 Gigabit uplink (ports 25-26) et 2 ports SFP Gigabit fibre (ports 27-28), pour un total de 28 ports.

Décodage de la référence : DS (Digital Security) — 3E (gamme switch réseau Hikvision) — 05 (série Non-Managée Unmanaged) — 28 (28 ports au total) — HP (Hi-PoE — alimentation haute puissance 802.3bt jusqu'à 90 W) — E (Enhanced — avec fibre SFP et ports Hi-PoE intégrés). La série DS-3E05xx regroupe les switchs Non-Managés Pro-Series, plug-and-play, sans interface de configuration logicielle. Le suffixe HP identifie systématiquement la présence de ports Hi-PoE 802.3bt.

Architecture Hi-PoE — 4 ports 802.3bt (90 W) + 20 ports 802.3at (30 W)

Le DS-3E0528HP-E intègre une architecture PoE hybride en deux zones :

• Ports 1 à 4 — Hi-PoE 802.3bt Type 3 : alimentation jusqu'à 90 W par port, câblage 8 broches (1/2(-), 3/6(+), 4/5(+), 7/8(-)), compatible 802.3bt, 802.3at et 802.3af. Ces 4 ports sont dédiés aux équipements haute puissance : PTZ TandemVu dual-channel (DS-2SE7C432MWG 6+4MP 32× ou DS-2SE7C425MW-AEB 4+4MP 25×, ≈ 60-70 W chacun), bornes Wi-Fi 802.11ax haute densité.
• Ports 5 à 24 — PoE+ 802.3at : alimentation jusqu'à 30 W par port, câblage End-span (1/2(-), 3/6(+)), compatible 802.3at et 802.3af. Ces 20 ports alimentent les caméras standards : dômes, bullets, turrets, fisheyes, thermiques bi-spectre (DS-2TD — 2 canaux NVR chacune).

Cette architecture permet de construire une installation complète avec PTZ TandemVu + caméras satellites sur un seul switch, sans mixer plusieurs équipements réseau.

Budget PoE partagé 370 W — dimensionnement et exemples de charge

Le budget PoE total est de 370 W, réparti dynamiquement selon les besoins réels des équipements connectés.

Exemples de dimensionnement :

• 2 PTZ TandemVu (≈ 65 W chacun) + 16 caméras standard (≈ 10 W) + 4 caméras varifocal PoE+ (≈ 20 W) → 130 + 160 + 80 = 370 W — budget plein
• 4 bornes Wi-Fi 802.11ax 30 W + 20 caméras 8 W → 120 + 160 = 280 W — marge confortable 90 W
• 4 PTZ Hi-PoE 70 W + 18 caméras 10 W + 2 caméras varifocal 25 W → 280 + 180 + 50 = 510 W — dépasse le budget → réduire la charge ou passer sur un switch 500 W+

Ports SFP fibre — 2 liaisons montantes longue distance

Le DS-3E0528HP-E dispose de 2 ports SFP Gigabit fibre (ports 27-28) pour la connexion vers des équipements distants sans contrainte de distance. Les modules SFP compatibles Hikvision : HK-SFP-1.25G-20-1310, HK-SFP-1.25G-20-1550, HK-SFP-1.25G-1310-DF-MM et HK-SFP-1.25G-20-1310-DF. La double liaison SFP permet une connexion redondante (NVR principal + NVR secours) ou la connexion vers deux équipements distincts. Les 2 ports RJ45 Gigabit uplink (ports 25-26) servent de liaison cuivre complémentaire vers un switch ou NVR situé à moins de 100 m.

Long Range — transmission jusqu'à 300 m sur les ports 21-24

La fonction Long Range est disponible sur les ports 21 à 24 uniquement (pas sur les ports Hi-PoE 1-4 ni les ports PoE 5-20). Elle s'active via DIP switch physique à l'arrière du boîtier — sans configuration logicielle, idéal pour les environnements où la simplicité d'installation prime. En mode Long Range (jusqu'à 300 m, câble Cat.5e/Cat.6), le débit est réduit à 10 Mbps par port — suffisant pour les flux vidéo en H.265+. Cette extension de portée évite un switch intermédiaire ou un injecteur PoE séparé pour les caméras distantes. Pour les ports 1-20, la portée reste à 100 m standard.

PoE Watchdog + isolation de ports — fiabilité et sécurité réseau

Le PoE Watchdog surveille en continu les 24 ports PoE (ports 1-24). En cas de non-réponse sur ping de supervision, le switch coupe et rétablit automatiquement l'alimentation PoE du port concerné pour forcer le redémarrage de l'équipement — sans intervention physique sur site.

La fonction Port Isolation est disponible sur les ports 1 à 24 : les équipements dans un groupe d'isolation ne peuvent pas communiquer entre eux (les caméras ne se voient pas sur le réseau local), mais peuvent tous communiquer avec les ports hors du groupe (uplink RJ45 et SFP vers le NVR). Cette isolation renforce la sécurité sans nécessiter de configuration VLAN complexe.

Performances réseau — 56 Gbps, 41,664 Mpps, 8K MAC

Malgré son architecture Non-Managée, le DS-3E0528HP-E garantit des performances professionnelles : capacité de commutation 56 Gbps, taux de transfert 41,664 Mpps, table MAC 8 000 entrées, cache interne 4,1 Mbits, commutation store-and-forward avec vérification d'intégrité des trames avant retransmission.

Installation, environnement et dimensions

Conçu pour une installation en rack 19", format 1U (oreilles fournies). Dimensions : 440,0 × 220,8 × 44,0 mm — poids net 2,98 kg. Température fonctionnement 0 °C à 45 °C, humidité 5-95 % sans condensation. Alimentation 100~240 V AC, max. 6,5 A — consommation max. 400 W (PoE inclus), veille 30 W — surge protection 6 kV. Pour les recommandations de câblage et d'installation, consultez notre guide Switch PoE et notre guide Injecteur PoE.

Compatibilité caméras et NVR Hikvision

Compatible avec toute la gamme de caméras IP PoE et Hi-PoE Hikvision. Chaque caméra standard mobilise 1 canal NVR ; les caméras bi-spectre thermiques (DS-2TD2628-3/QA, DS-2TD2608-2/QA) et les PTZ TandemVu mobilisent 2 canaux chacune. Pour une installation avec 4 PTZ TandemVu (= 8 canaux) + 20 caméras standards, un NVR Hikvision 32 canaux minimum est recommandé. La liaison SFP fibre permet de raccorder directement le switch au NVR distant.

Spécifications techniques complètes

• Référence : DS-3E0528HP-E
• Gamme : Gigabit Unmanaged Hi-PoE Pro-Series
• Ports Hi-PoE : 4 (ports 1-4, IEEE 802.3bt, max. 90 W/port)
• Ports PoE : 20 (ports 5-24, IEEE 802.3af/at, max. 30 W/port)
• Ports RJ45 uplink : 2 (ports 25-26, Gigabit)
• Ports SFP fibre : 2 (ports 27-28, Gigabit)
• Total ports : 28
• Budget PoE total : 370 W
• Max. port power Hi-PoE : 90 W (ports 1-4)
• Max. port power PoE : 30 W (ports 5-24)
• Switching Capacity : 56 Gbps
• Packet Forwarding Rate : 41,664 Mpps
• MAC Address Table : 8 000 entrées
• Internal Cache : 4,1 Mbits
• Long Range : ports 21-24, jusqu'à 300 m, activation DIP switch
• PoE Watchdog : ports 1-24
• Port Isolation : ports 1-24
• Gestion : Non-Managé (plug-and-play)
• Alimentation : 100~240 V AC, 50/60 Hz, max. 6,5 A
• Consommation max. : 400 W — veille : 30 W
• Surge Protection : 6 kV
• Dimensions : 440,0 × 220,8 × 44,0 mm
• Poids net : 2,98 kg (6,57 lb)
• Installation : Rack 19", 1U (oreilles fournies)
• Température fonctionnement : 0 °C à 45 °C
• Humidité : 5-95 % sans condensation
• Carcasse : métal haute résistance
• Normes : IEEE 802.3 / 802.3u / 802.3x / 802.3ab / 802.3z / 802.3af / 802.3at / 802.3bt
• Certifications : FCC, CE-EMC, CE-LVD, UL, CE-RoHS, IC, RCM

Variantes disponibles

Le DS-3E0528HP-E est proposé en version unique. Pour des configurations différentes dans la gamme Non-Managée Hi-PoE : DS-3E0520HP-E (20 ports dont 4 Hi-PoE, 225 W) pour les sites plus compacts, et DS-3E0510HP-E (10 ports dont 2 Hi-PoE, 110 W) pour les petits sites avec PTZ.

Accessoires de montage compatibles

• Oreilles de rack 19" (fournies)
• Modules SFP : HK-SFP-1.25G-20-1310 / HK-SFP-1.25G-20-1550 / HK-SFP-1.25G-1310-DF-MM / HK-SFP-1.25G-20-1310-DF
• Câble Ethernet Cat.5e/Cat.6 (100 m standard / 300 m Long Range ports 21-24)
• Onduleur (UPS) rack pour continuité d'alimentation

Positionnement et alternatives dans notre catalogue

Le DS-3E0528HP-E est le switch Hi-PoE Non-Managé le plus complet du catalogue avec 4 ports 90 W, 20 ports PoE+, 2 RJ45 uplink et 2 SFP fibre. Pour une version Smart Managée avec VLAN, QoS et Hik-Central Pro, le DS-3E1526P-EI (24 ports PoE, 370 W, Smart) est l'alternative managée de même capacité. Pour un site compact avec PTZ Hi-PoE et gestion avancée SNMP, le DS-3E1512HP-SI-8P2T2F (8 ports Hi-PoE Smart Pro, 130 W) est idéal. Côté caméras Hi-PoE compatibles, retrouvez dans notre catalogue le DS-2SE7C432MWG TandemVu 6+4MP 32× et le DS-2SE7C425MW-AEB TandemVu 4+4MP 25× AEB.
