HIKVISION DS-3E0520HP-E – Switch Hi-PoE Non-Managé Rack 16 ports

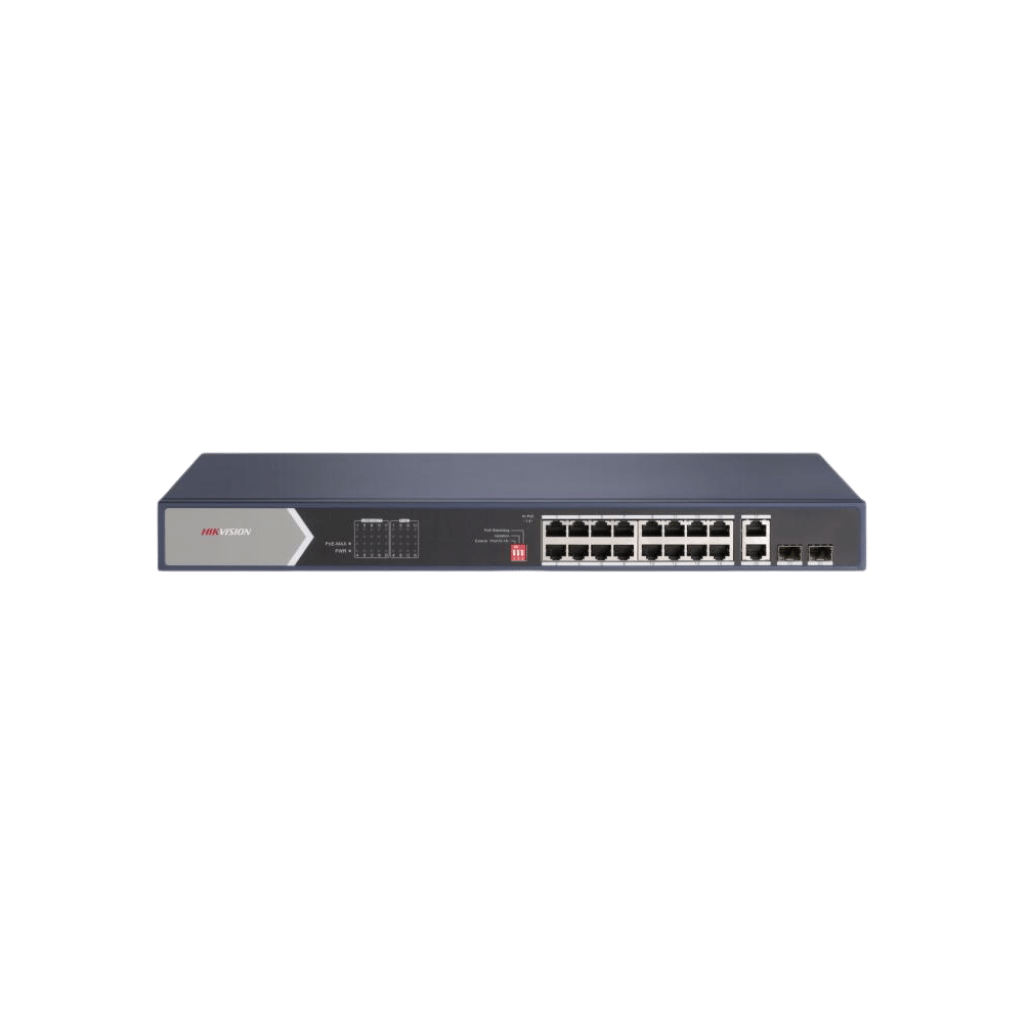

Hikvision DS-3E0520HP-E — Switch Hi-PoE Gigabit Non-Managé Rack 19" 16 ports, 4×90 W 802.3bt, 225 W, 2 SFP fibre

Présentation et positionnement — décodage de la référence

Le DS-3E0520HP-E est le switch Hi-PoE Non-Managé rack 19" le plus puissant de la gamme Hikvision. Décodage : DS-3E0 = Non-managé · 520 = 20 ports dont PoE · HP = Hi-PoE (802.3bt) · E = standard. Sa caractéristique distinctive : 4 ports Hi-PoE 802.3bt capables de 90 W chacun (ports 1-4), 12 ports PoE+ 802.3at (max. 30 W, ports 5-16), 2 uplinks Gigabit RJ45 et 2 ports SFP fibre Gigabit, le tout dans un format rack 19" 1U avec alimentation secteur 100-240 V AC.

Ce switch s'adresse aux installations nécessitant jusqu'à 4 PTZ haute puissance simultanés avec des caméras standard en rack, sans exigence de gestion réseau avancée. Son budget PoE de 225 W est le plus élevé de la gamme Non-Managée Hikvision.

Architecture Hi-PoE 802.3bt 90 W — 4 ports Ultra-PoE simultanés

Les ports 1 à 4 du DS-3E0520HP-E supportent le standard IEEE 802.3bt Ultra-PoE jusqu'à 90 W chacun, permettant d'alimenter les équipements les plus exigeants :

• DS-2SE7C432MWG-EB/26(F0) TandemVu 6+4MP 32× (~60 W) — jusqu'à 4 simultanément
• DS-2SE7C425MW-AEB TandemVu 4+4MP 25× AEB (~60 W)
• DS-2DF8425IXG1-ELWY PTZ Ultra 4MP DarkFighter 25× (~40 W)
• DS-2CD6944G0-IHS PanoVu 180° 16MP (~24 W)

Avec 4 PTZ TandemVu à 60 W sur les ports 1-4 : charge Hi-PoE seule = 240 W — dépasse le budget 225 W. La règle est de maintenir une charge cumulée ≤ 157 W (70 % du budget) pour préserver la marge de sécurité.

Budget PoE partagé 225 W — dimensionnement avec 4 Hi-PoE

Le budget PoE de 225 W est partagé entre les 16 ports actifs. Configurations optimales :

• 4 PTZ 40 W (ports 1-4) + 6 caméras PoE af 8 W (ports 5-10) = 208 W — confortable
• 2 PTZ 60 W (ports 1-2) + 2 PTZ 30 W (ports 3-4) + 4 caméras 8 W = 212 W — OK
• 4 PTZ 40 W (ports 1-4) + 10 caméras 8 W (ports 5-14) = 240 W — dépasse (réduire)
• Configuration recommandée : charge cumulée ≤ 157 W (70 % du budget)

En l'absence d'interface de gestion, un tableur de planification PoE est fortement recommandé avant installation pour éviter la saturation du budget.

2 ports SFP fibre Gigabit — redondance et longue distance

Le DS-3E0520HP-E intègre 2 ports SFP Gigabit fibre optique (ports 19-20), permettant deux connexions fibre simultanées. Usages typiques :

• Double uplink fibre vers le switch de distribution du backbone réseau
• Connexion fibre longue distance vers un NVR en local technique distant
• Redondance réseau (lien fibre de secours en cas de défaillance du lien RJ45)
• Environnements industriels : fibre insensible aux perturbations électromagnétiques

Modules SFP optionnels : HK-SFP-1.25G-20-1310 (SM 1310 nm, 20 km), HK-SFP-1.25G-20-1550 (SM 1550 nm), HK-SFP-1.25G-1310-DF-MM (MM), HK-SFP-1.25G-20-1310-DF (SM bidirectionnel).

Long Range 300 m — disponible sur ports 13-16

Le mode Long Range 300 m est disponible sur les ports 13 à 16 uniquement (via DIP switch physique), réduisant le débit à 10 Mbps. Sur un switch 16 ports PoE, cette limitation à 4 ports Long Range est à considérer. Pour le Long Range sur tous les ports en rack, le DS-3E1518P-EI Smart Managé offre le Long Range sur les 16 ports configurable à distance via Hik-Partner Pro.

PoE Watchdog et isolation de ports — fiabilité matérielle

Le PoE Watchdog surveille les 16 ports PoE (1-16) en envoyant des pings périodiques. En absence de réponse, il redémarre automatiquement l'alimentation PoE — particulièrement utile pour les PTZ sur les ports Hi-PoE 1-4. L'isolation de ports matérielle (ports 1-16) empêche la communication directe entre équipements PoE, renforçant la sécurité sans configuration. Les deux fonctions sont actives dès la mise sous tension.

Performances réseau et installation rack

Capacité de commutation : 40 Gbps, débit 29,76 Mpps, table MAC 8 192 entrées, cache 4,10 Mbits. Le DS-3E0520HP-E est conçu pour montage rack 19" 1U, oreilles de fixation incluses. Alimentation secteur 100-240 V AC, 50/60 Hz (cordon fourni), consommation max 250 W, veille 25 W. Plage de température : 0 °C à 45 °C — plus large que les modèles desktop (0-40 °C), adaptée aux locaux techniques peu climataisés.

Protection surtension 6 kV TVS sur les 16 ports PoE. Borne de mise à la terre sur le châssis.

Dimensions produit : 440 × 44 × 220,8 mm (L×H×P) — Poids net : 2,79 kg — Poids brut : 3,60 kg. Consultez notre guide des switchs PoE et notre guide des injecteurs PoE.

Compatibilité caméras et NVR Hikvision

Le DS-3E0520HP-E est optimisé pour les grandes installations rack mixant PTZ haute puissance et caméras standard :

• Ports 1-4 (Hi-PoE 90 W) : PTZ TandemVu, PTZ standards, multisensor, PanoVu 16MP
• Ports 5-16 (PoE+ 30 W) : DS-2CD2643G2-IZS Bullet 4MP varifocal, DS-2CD2687G2HT-LIZS Bullet 8MP ColorVu, caméras 316L, caméras thermiques
• Ports 17-18 (RJ45) + Ports 19-20 (SFP) : connexion NVR Hikvision ou switch backbone

Avec 4 PTZ TandemVu + 12 caméras standard, prévoir un NVR de 20 canaux minimum. Pour les grands sites, utiliser les 2 uplinks RJ45 vers deux NVR distincts ou agréger vers un NVR 32 canaux (DS-7732NI-M4/24P). Les caméras thermiques bi-spectre (DS-2TD2628-3/QA) sur ports 5-16 mobilisent 2 canaux NVR chacune.

Spécifications techniques complètes

• Modèle : DS-3E0520HP-E
• Ports Hi-PoE : 4× Gigabit Hi-PoE RJ45 (IEEE 802.3bt, max. 90 W/port) — ports 1-4
• Ports PoE : 12× Gigabit PoE RJ45 (IEEE 802.3af/at, max. 30 W/port) — ports 5-16
• Ports uplink : 2× Gigabit RJ45 non-PoE
• Ports SFP : 2× Gigabit fibre optique
• Standard PoE : IEEE 802.3af / 802.3at / 802.3bt
• Budget PoE total : 225 W (partagé entre tous les ports)
• Puissance max ports 1-4 : 90 W/port (Hi-PoE 802.3bt)
• Puissance max ports 5-16 : 30 W/port (PoE+)
• Capacité de commutation : 40 Gbps
• Débit de transfert : 29,76 Mpps
• Table MAC : 8 192 entrées
• Mémoire interne : 4,10 Mbits
• Long Range : Ports 13-16, jusqu'à 300 m (DIP switch)
• PoE Watchdog : Ports 1-16 (hardware)
• Isolation de ports : Ports 1-16 (hardware)
• Gestion : Non-managé (plug & play)
• Alimentation switch : 100-240 V AC, 50/60 Hz, max. 4 A
• Consommation max : 250 W
• Consommation veille : 25 W
• Protection surtension : 6 kV TVS
• Boîtier : Métal
• Montage : Rack 19" 1U (oreilles incluses)
• Dimensions (L×H×P) : 440 × 44 × 220,8 mm
• Poids net / brut : 2,79 kg / 3,60 kg
• Température de fonctionnement : 0 °C à 45 °C
• Température de stockage : -40 °C à 85 °C
• Humidité relative : 5 % à 95 % (sans condensation)
• Certifications : CE-EMC, CE-LVD, CE-RoHS (FCC, IC, RCM, UL, CB)

Variantes disponibles

Le DS-3E0520HP-E est disponible en une configuration unique. Pour moins de ports Hi-PoE en desktop : DS-3E0510HP-E (2×90W + 6×30W, 110W, 1 SFP). Pour une version Smart Managée 16 ports sans Hi-PoE en rack : DS-3E1518P-EI (16×30W, 230W, VLAN, QoS, Long Range 16 ports).

Accessoires de montage compatibles

• Oreilles de fixation rack 19" incluses (visserie fournie)
• Cordon d'alimentation secteur inclus
• Modules SFP optionnels : HK-SFP-1.25G-20-1550, HK-SFP-1.25G-20-1310, HK-SFP-1.25G-1310-DF-MM, HK-SFP-1.25G-20-1310-DF

Positionnement et alternatives

Le DS-3E0520HP-E est le switch Hi-PoE Rack Non-Managé de référence pour les installations rack avec 4 PTZ haute puissance + jusqu'à 12 caméras standard.

• Pour PTZ Hi-PoE desktop (sans rack) : DS-3E0510HP-E — 2×90W + 6×30W, 110W, SFP
• Pour gestion VLAN, Long Range 16 ports, QoS en rack : DS-3E1518P-EI — Smart Managé 16 ports Rack, 230W
• Pour installation desktop PTZ + caméras sans rack : DS-3E0505HP-E — 1×60W + 3×30W, 60W
• Pour grands sites > 16 caméras sans Hi-PoE : DS-3E1326P-EI (B) — Smart 24 ports PoE, 370W
